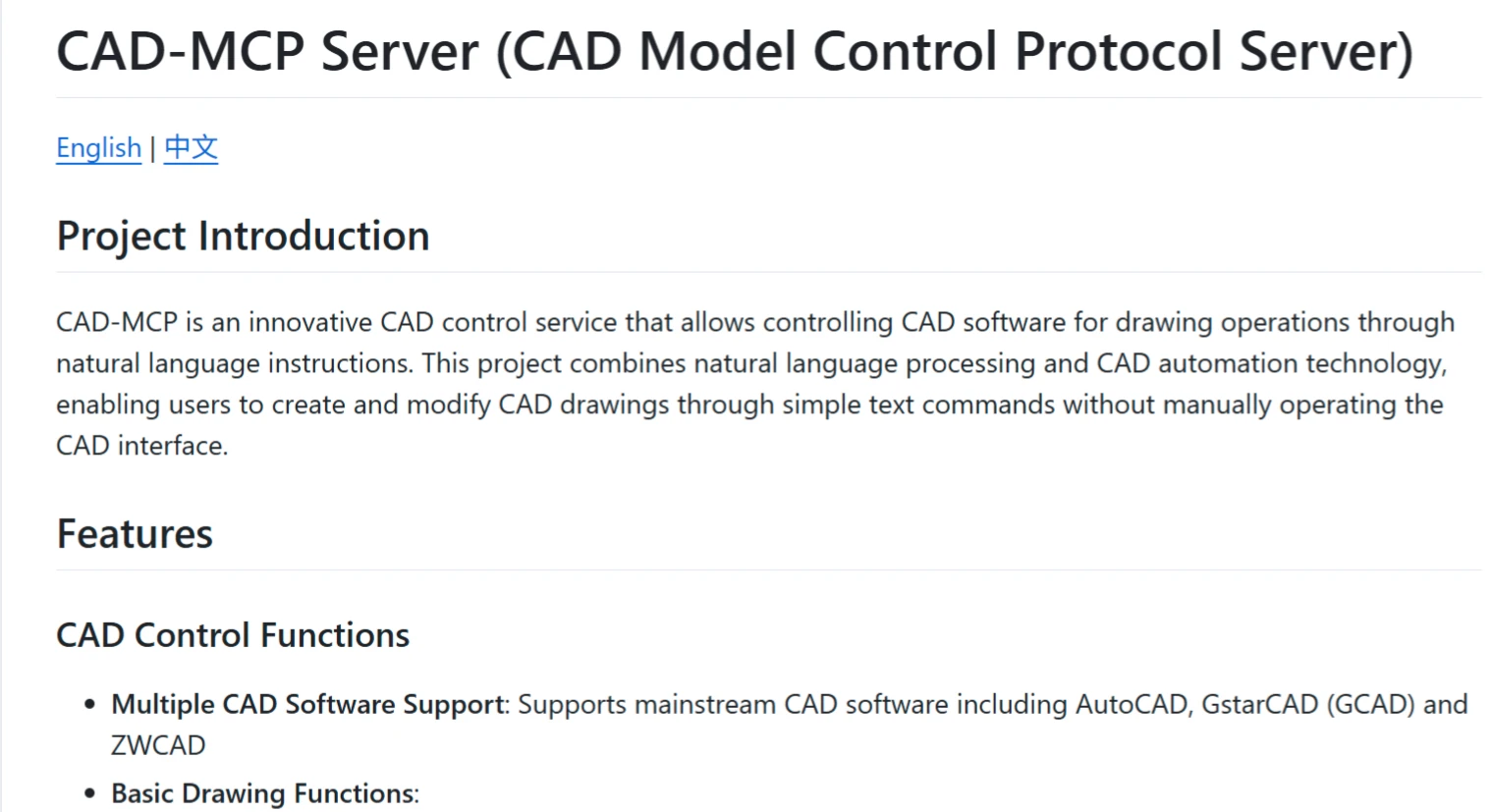

CAD-MCP 是什么？

CAD-MCP是一个用于控制 CAD 软件进行绘图操作的服务项目，它结合自然语言处理和CAD 自动化技术，用户通过简单的文本命令创建和修改 CAD 图纸，而不需要手动来操作CAD软件界面。

CAD-MCP功能特点

CAD 控制功能

多 CAD 软件支持：支持主流 CAD 软件，如 AutoCAD、GstarCAD（GCAD）和 ZWCAD。

基本绘图功能：支持绘制直线、圆、弧、矩形、折线、添加文本、图案填充和尺寸标注等。

图层管理：支持创建和切换图层。

绘图保存：可以将当前绘图保存为 DWG 文件。

自然语言处理功能

命令解析：将自然语言指令解析为 CAD 操作参数。

颜色识别：从文本中提取颜色信息并应用到绘图对象。

形状关键字映射：支持识别各种形状描述词。

动作关键字映射：识别各种绘图和编辑动作。

CAD-MCP安装使用

安装要求

1. 依赖库

pywin32>=228#WindowsCOM接口支持mcp>=0.1.0#模型控制协议库pydantic>=2.0.0#数据验证typing>=3.7.4.3#类型注解支持

2. 系统要求

Windows 操作系统

安装了 CAD 软件（AutoCAD、GstarCAD 或 ZWCAD）

配置

配置文件 src/config.json 包含以下主要设置：

{

"server":{"name":"CADMCPServer","version":"1.0.0"},"cad":{"type":"AutoCAD","startup_wait_time":20,"command_delay":0.5},"output":{"directory":"./output","default_filename":"cad_drawing.dwg"}}

使用方法

启动服务

pythonsrc/server.pyClaudeDesktop&Windsurf

在 claude_desktop_config.json 中添加以下配置：

{"mcpServers":{"CAD":{"command":"python","args":[#你的路径，例如:"C:\cad-mcp\src\server.py""~/server.py"]}}}

示例代码

以下是一个绘制直线的示例代码：

python"""绘制直线"""defdraw_line(self,start_point,end_point,layer=None,color=None,lineweight=None):"""绘制直线"""ifnotself.controller.is_running():self.start_cad()#使用当前图层或指定图层current_layer=layerorself.drawing_state["current_layer"]result=self.controller.draw_line(start_point,end_point,current_layer,color,lineweight)ifresult:self.drawing_state["entities"].append({"type":"line","start":start_point,"end":end_point,"layer":current_layer,"color":color,"lineweight":lineweight})self.drawing_state["last_command"]=f"绘制直线从{start_point}到{end_point}"self.drawing_state["last_result"]="成功"else:self.drawing_state["last_result"]="失败"returnresult

CAD-MCP Server 支持多种主流 CAD 软件，包括 AutoCAD、GstarCAD 和 ZWCAD，提供基本绘图功能如画线、画圆、添加文本等，大大地提升了CAD绘图的效率。

Github：https://github.com/daobataotie/CAD-MCP
